九年级物理第二十章电与磁 20.1 磁现象磁场

2021年人教版物理九年级全一册 20.1磁现象磁场

一、单选题

1.如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成，该金属块能被磁铁所吸引，是因为可能含有以下材料中的（）

A．银
B．铁
C．铝
D．锌

2.关于磁场和磁感线，以下说法错误的是（）
A．磁体周围存在着磁感线
B．磁体之间的相互作用是通过磁场产生的
C．磁体外部的磁感线都是从磁体的N极出发，回到S极的
D．磁场中，小磁针静止时北极所指的方向为该点磁场的方向

3.地球是一个巨大的磁体，下列图中有关地磁体的示意图正确的是（）
A.
B.
C.
D.

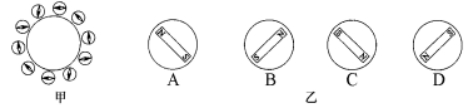

4.在一个圆纸盒里藏放着一个条形磁铁，在盒子周围放置一些小磁针(小磁针涂黑端为N极)，这些小磁针静止时的指向如图甲所示，则图乙中能正确反映盒中条形磁铁放置情况的是（）

A. A
B. B
C. C
D. D

5.如图甲所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体(下部为N极)，小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A缓慢移到B，则图乙中能反映弹簧测力计示数F随位置变化的是（）

A. A
B. B
C. C
D. D

6.指南针是我国古代的四大发明之一，如图所示是我国早期的指南针——司南。公元1世纪初，东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南。”这句话中“柢”和“南”分别指的是（）

A．指南针的南极，地理的南极
B．指南针的北极，地磁的北极
C．指南针的北极，地理的北极
D．指南针的南极，地磁的南极

二、填空题

1.三个相邻磁体磁极间的磁感线分布如图所示,C 端为极,A 端为极。(均选填“N”或“S”)

2.在条形磁铁四周放置的小磁针静止时的指向如图所示,图中小磁针涂黑的一端为它的 N极,由此可以判断出条形磁铁的 A 端是(选填“N”或“S”)极。

3.小科在宁波科学探索中心参观时,体验了名为“铁钉桥”的游戏项目。利用左右两块电磁铁将数枚原本没有磁性的细铁钉磁化后相互吸引搭建而成。小科推测:两块电磁铁相互靠近的两端 a 端和 b 端为(填“同名磁极”或“异名磁极”)。

4.如图所示，一张百元新钞票好像被一支笔“戳通”了，实际上这张新钞票依然完好无损，这里应用了磁现象的有关知识，原来，这支笔的笔杆(纸币的下方)与笔头(纸币的上方)可以互相分离，笔杆上与笔头相连的一端内部装有小磁铁，则笔头内的材料可能含有(填“铜”“铁”或“塑料”)。若想探究笔头内的材料是否有磁性，现提供下列器材：①小磁针、②大头针、③碎纸屑，其中可用来完成探究任务的有(填序号)。

三、按要求做题

1.在图中根据小磁针静止时的指向，标出磁体的N、S极和A点的磁感线方向。

2.如图所示，标出磁感线方向和条形磁体的N极。
