2021年人教版物理九年级全一册 19.2家庭电路中电流过大的原因
一、单选题
3.用电高峰时期，家庭里的白炽灯泡比正常发光要暗一些，这是因为在用电高峰时（ ）
A.并联用电器增多，电路的总电阻增大
B.并联用电器增多，电路的总电流减小
C.并联用电器增多，家用电器的实际功率减小
D.并联用电器增多，家用电器的额定功率减小
4.某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关,对此电路,下列说法符合安全用电原则的是（ ）
A.保险丝应用电阻小、熔点低的材料制成
B.当接入电路的用电器增多时,保险丝的发热功率增大
C.甲处应装用电器,乙处应装开关
D.电路的总开关应该安装在保险丝的右侧

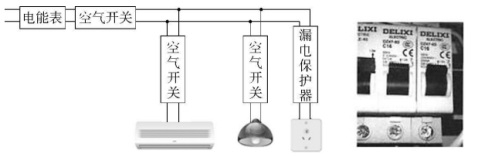

5.现在一般标准住宅户内,配电系统都使用了空气开关、漏电保护器、三孔插座等设备,有一配电系统如图所示,下列说法正确的是（ ）
A.空气开关使用起来比熔丝更安全
B.人触电时,空气开关会迅速断开
C.当空调功率过大时,电灯所在支路的空气开关不会断开
D.当有电流经过人体时，漏电保护器能迅速将电流导入大地
二、填空题
1.在家庭电路中，保险丝熔断的原因是短路或用电器的总功率；串联在电路中的保险丝，电阻比较，熔点低，当电流过大时，迅速升温熔断，切断电路。
2.为安全用电,家庭电路中的空气开关应装在线上；空气开关“跳闸”后,受它控制的电路处于(选填“短路”“断路”或“通路”)状态;试电笔(选填“能” 或“不能”)区分零线与接地线。
3.在安装家庭电路时,如果不小心使白炽灯灯座的两根电线相接触,闭合开关后保险丝将会；电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座,为了安全,三脚插头的接地脚应与用电器的相连。
4.对家庭用电的调查研究”综合实践活动中,如图是小明观察到的家中供电箱,漏电保护开关在线路漏电时自动断开,空气开关在电路超负荷运行或短路时,自动断开开关。这两个开关(串联/并联)在(干路/支路)上,以保证用电安全。进户线干路较其他导线粗,是为了(增大/减小)电阻,防止进户线干路上通过大电流时发热引起安全事故。
三、按要求做题

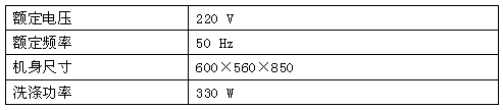

1.小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总功率180 W，现他家又买了一台全自动洗衣机，其铭牌如下表.他家安装的电能表上允许通过的最大电流为10 A，则：
(1)现在，他家的这些用电器能不能同时使用？
___________________________________________________________________________________
(2)他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？
___________________________________________________________________________________
(3)他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？
___________________________________________________________________________________

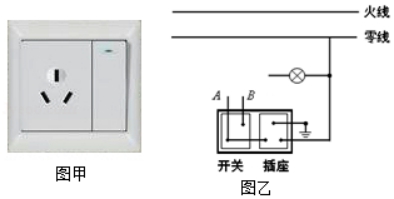

2.如图所示，甲为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，乙为背面接线示意图，“A”、“B”是从开关接线柱接出的两根导线，请你将图乙中的电路连接完整，使开关控制电灯，又不影响插座供其它电器使用。
(1)请用笔画线表示导线，将电灯L₁、L₂和开关S接入电路中，使两灯都能正常发光。
(2)当打开空调时，空气开关跳闸。出现这种现象的原因可能是_____________________________。
