2021年人教版物理九年级全一册 20.4电动机
一、单选题
1.关于通电导线在磁场里受力的方向与电流方向和磁感线方向之间的关系，下列说法错误的是（ ）
A．磁感线方向变为和原来相反，导体受力方向和原来相反
B．电流方向变为和原来相反，导体受力方向和原来相反
C．电流方向和磁感线方向同时变为和原来相反，导体受力方向也变为和原来相反
D．电流方向和磁感线方向同时变为和原来相反，导体受力方向和原来相同

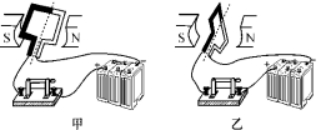

2.如图甲、乙所示是通电线圈在磁场中的两个位置，关于在这两个位置的说法中正确的是（ ）
A．通电线圈在甲位置时会静止，此时线圈不受磁场对它的作用力
B．通电线圈在乙位置时会静止，此时线圈不受磁场对它的作用力
C．通电线圈在甲位置时会静止，此时线圈仍受磁场对它的作用力
D．通电线圈在乙位置时会静止，此时线圈仍受磁场对它的作用力
4.如图所示，导体棒ab置于蹄形磁铁的磁场中，并垂直于金属导轨。闭合开关，导体棒向右运动。则下列措施中，能使导体棒向左运动的是（ ）
A．提高电源电压
B．换更粗的导体棒
C．将蹄形磁铁的N、S极对调
D．将蹄形磁铁的N、S极和电源正、负极的接线都对调
5.如图所示，小明用漆包线、两节干电池、磁铁等器材，成功制作了一个小小电动机。他想改变电动机线圈转动的方向，下列方法可行的是（ ）
A．只增强磁铁的磁性
B．只增加线圈的匝数
C．只增大线圈中的电流
D．只将磁铁的磁极对调
二、填空题
1.如图所示是直流电动机的模型图,直流电动机是根据的原理制成的,它利用与电刷的接触方式,解决了线圈连续转动和导线缠绕问题。
2.如图所示,闭合开关后,导体 ab 会向左运动,该现象与的工作原理相同,如果移动滑动变阻器的滑片,则导体 ab 运动的(选填“速度”“方向”“速度与方向”) 发生变化。滑动变阻器除了有以上的作用外,还可以。
3.如图,磁悬浮无线蓝牙音箱可由蓝牙通过 (超声波/电磁波)实现与手机数据的光速传输，该产品底座里有一个电磁铁,可使箱体悬在空中,这是根据同名磁极相互的原理实现的该产品处于图示状态时,若重力突然消失,则此瞬间底座对水平桌面(有/没有)压力。
4.下列三幅图中，图是交流发电机的结构原理图，图丁的工作原理是。
5.如图是扬声器的构造示意图，当线圈中有电流通过时，线圈受到磁铁力的作用而运动，这与的工作原理相同；由于通过线圈的电流是电流，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。
三、按要求做题
1.如图，线圈abcd位于磁场中。
(1)通电后，cd段导线的电流方向________(填“由c到d”或“由d到c”)。
(2)cd段导线受磁场力的方向如图所示，在图中画出ab段导线受磁场力的方向。
