课程内容

第一章第3课《静电场（二）》（选修3-1）

基础知识梳理
一、电容器及其电容
1.电容器
（1）组成：两个彼此绝缘且又相互靠近的导体。
（2）带电荷量：一个极板所带电荷量的绝对值。
（3）充、放电
①充电：把电容器接在电源上后，电容器两个极板分别带上等量的异种电荷的过程。充电后，两极板间有电场存在，电容器储存电荷。
②放电：用导线将充电后的电容器的两极板接通，极板上电荷中和的过程，放电后的两极板间不再有电场，电场能转化为其他形式的能量。
2.电容
（1）定义：电容器所带的电荷量与电容器两极板间的电势差的比值。
（2）意义：表示电容器容纳电荷本领的物理量。
（3）定义式：C=Q/U=△Q/△U
（4）单位：I法拉（F）=10^6微法（u F）=10^12皮法（pF）
3.平行板电容器的电容
（1）决定因素：平行板电容器的电容C跟板间电介质的介电常数成正比，跟正对面积S成正比，跟极板间的距离d成反比。
（2）决定式:

（3）熟记两点：
①保持两极板与电源相连，则电容器两级板间电压不变.
②充电后断开电源，则电容器所带的电荷量不变。
二、带电粒子在电场中的运动
1.带电粒子在电场中加速
带电粒子在电场中加速，若不计粒子的重力，则电场力对带电粒子做功等于带电粒子动能的增量。
2.带电粒子在电场中的偏转
带电粒子以垂直垂直匀强电场的场强方向进入电场后，做类平抛运动，轨迹为抛物线。
垂直于场强方向做匀速直线运动
Vx=Vo，x=Vot
平行于场强方向做初速度为零的匀加速直线运动。
三、推论
（1）不同的带电粒子从静止经过同意电场加速后进入同一偏转电场，它们在电场中的偏转角度和偏转距离总是相同的。
（2）做类平抛运动的物体，任意时刻的瞬时速度方向的反向延长线一定通过此时水平位移的终点，如图所示。

三、示波管

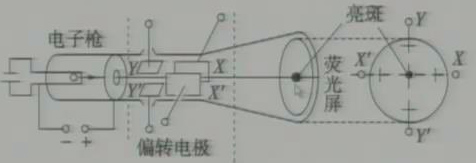

1.示波管装置
示波管由电子枪、偏转电极和荧光屏组成，管内抽成真空，如图所示。

2.工作原理
示波器是可以用来观察电信号随时间变化情况的一种电子仪器，如果在偏转电极XX'上加横向扫描电压，同时加在偏转电极YY’上所要研究的信号电压，电子束随信号电压的变化在纵向做竖直方向的扫描，其周期与偏转电极XX’的扫描电压的周期相同，在荧光屏上就显示出信号电压随时间变化的图线。

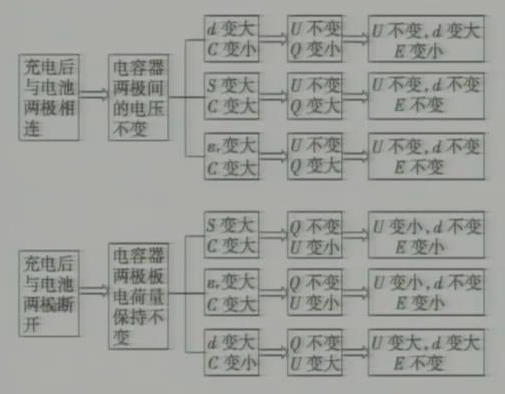

四、电容器的动态问题分析方法
1.先确定是Q还是U不变；电容器保持与电源连接，U不变；电容器充电后断开电源，Q不变。

1.如图所示电路中，A，B为两块竖直放置的金属板，G是一个静电计，开关S合上充电完毕后再断开开关，静电计指针张开一个角度，下述哪些做法可使指针张角增大（CD ）

A  使A、B两板靠近一些
B  使A、B两板间加绝缘介质
C  使B版向右平移一些
D  使A，B板正对面积错开一些
