2021年人教版物理九年级全一册 17.1电流与电压和电阻的关系
一、单选题
2.下列说法中，不正确的是（ ）
A．相同的电压加在阻值不同的导体两端，电流一定不同
B．用不同的电阻研究电流和电压的关系，得到的结论都一样
C．同一电阻，它两端电压越大，通过它的电流也越大
D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变
3.某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的 I-R 图象,下列结论与图象相符的是（ ）
A.电压一定时,电流随着电阻的增大而减小
B.电阻一定时,电压随着电流的增大而增大
C.电阻一定时,电流随着电压的增大而增大
D.电压一定时,电阻随着电流的增大而减小
4.小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中,当 A、B 两点间的电阻由 5Ω更换为 10Ω后,为了探究上述问题,他应该采取的唯一操作是（ ）
A.保持变阻器滑片不动
B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动
D.适当增加电池的节数
5.在探究“电流与电阻关系”的实验中，电源电压保持不变，每次实验中大小都发生改变的是（ ）
A．定值电阻两端的电压
B．滑动变阻器两端的电压
C．电压表与电流表示数的比值
D．定值电阻与滑动变阻器两端电压之比
定值电阻的阻值与两端电压的关系
定值电阻的阻值与通过的电流的关系
通过定值电阻的电流与电压的关系
通过定值电阻的电流与阻值的关系二、填空题
1.某同学利用如图所示的电路探究“电流与电阻的关系”实验, 开始时,把滑动变阻器的滑片移到阻值最大处,实验过程中必须保持不变,可以通过移动来控制。
2.如图是小明探究“导体中电流与电阻的关系”的实验电路图。实验中 R 的阻值分别为 5Ω、10Ω、15Ω、20Ω,在实验过程中,当用10Ω的电阻替换5Ω的电阻时,为了完成实验的探究,他要把滑动变阻器的滑片向（选填“C”或“D”)方向移动。如果实验中保持 电阻两端的电压为 2.0 V 不变,而电源电压是 4.5 V,那么滑动变阻器的最大阻值至少为Ω。
3.如图所示，为一种自动测定油箱内油面高度的装置，R₂是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表指针所指的刻度，就可以知道油箱内油面的高度，油量表由改装而成的。当油面上升时，电压表示数，油量表示数（选填“增大”、“减小”或“不变”）。
4.如图1所示，电源电压保持不变，当闭合开关S，将滑动变阻器滑片P分别位于最右端a和其上某处b（图中未标出），记录两电表数据并标于图2中M、N两点处。则滑动变阻器的最大阻值为Ω，电源电压是V，将滑片P从b点再移至某处c（图中未标出）的过程中，两电表示数变化量的比值将（选填“变大”、“保持不变”或“变小”）。
三、按要求做题
1.小华在“探究电流跟电阻的关系”的实验中, 设计了如图甲的电路。
（1）请根据图甲,用笔画线代替导线,将图乙中的电路连接完整。
（2）闭合开关后发现,电流表示数为零,电压表有明显偏转,则该电路故障是_________处断路。
（3）小华排除电路故障后,先将 5Ω的定值电阻接入电路中,闭合开关,移动滑动变阻器的滑片,使电压表的示数如图丙,记下此时的电流值。取下 5 Ω的电阻,再分别接入 10 Ω、15 Ω 的电阻,移动滑动变阻器的滑片,使电压表的示数均为_______V,记下对应的电流值。通过实验可得出的结论是:当电压一定时,电流与电阻成_________。

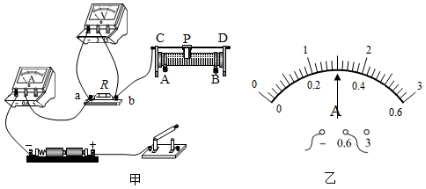

2.如图甲所示是某实验小组探究“电流与电压、电阻关系”的实验电路。使用的实验器材有：电压为3V的电源，电流表、电压表各一个，开关一个，5Ω、10Ω、20Ω、30Ω的定值电阻各一个，规格“12Ω 1A”的滑动变阻器一个，导线若干。
（1）请用笔画线代替导线，将图甲中实物电路连接完整。要求：实验过程中滑片P向左移动时，电压表的示数减小。

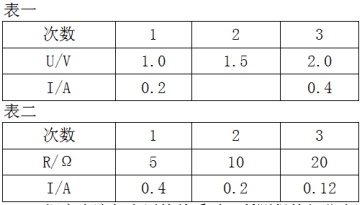

（2）探究电流与电压的关系时，所测得的部分电流、电压值见表一，在表一第2次实验中，电流表的示数如图乙所示，则通过电阻的电流为_______A，根据表一中的数据可以得到结论是___________________________。
（3）在探究电流与电阻的关系时，所测得的几组电流、电阻值如表二所示。
①由于操作不当，导致一组数据存在错误，请判断第______次实验的电流数据存在错误。产生错误的原因是___________________________。
②纠正错误以后，该小组用30Ω的电阻替换20Ω的电阻进行了第4次实验，发现实验无法进行下去，为完成第4次实验，同学们提出了下列解决方案，其中正确的是______。
A．将电压表的量程换为0～15V
B．换成电压为6V的电源
C．可将30Ω电阻两端的电压调为2.5V
D．更换最大阻值大于或等于15Ω的滑动变阻器
