2021年人教版物理九年级全一册 15.5串、并联电路中电流的规律
一、单选题
1.如图所示,在探究并联电路的电流关系时,小明把阻值不等的两个灯泡接入电路中,用电流表测出通过 A、B、C 三点的电流分别为 IA、IB、IC。关于它们之间的大小关系,正确的是( )
A.IA=IB=IC
B.IA>IB=IC
C.IA=IB+IC
D.IA<IB<IC
2.如图所示的电路中,闭合开关S₁、S₂,电流表、灯泡L₁和L₂均能正常工作,则下列说法正确的是( )
A.只闭合开关S₁,电源外部电流方向为a→b→c→d
B.开关S₁、S₂都闭合,灯泡L₁和L₂串联
C.先闭合S₁,再闭合开关S₂,电流表示数不变
D.开关S₁、S₂都闭合,发现灯泡L₁比L₂亮,通过L₁的电流一定大于通过L₂的电流
3.如图所示,在探究“并联电路的电流规律”时,闭合开关S后,电流表A₁的示数是0.1A,电流表A₂的示数是0.3A,则电流表A的示数是( )
A.0.1A
B.0.2A
C.0.3A
D.0.4A
4.小兵在探究电路的电流规律实验时用了下列选项中的某个电路,已知R₁=R₂<R₃,电流表1、2、3的示数分别是0.22A、0.3A和0.52A,则由此推断所用电路应是( )
A.
B.
C.
D.
5.小明在做“探究串联电路电流的关系”的实验时,闭合开关后,小灯泡不亮,电流表无示数。于是他用一根导线接在L₁两端时,两灯仍不亮,电流表无示数;当导线接在L₂两端时,一个灯亮了,电流表也有了示数,则电路可能出现的故障是( )
A.电流表短路
B.灯L₁断路
C.开关接触不良
D.灯L₂断路
二、填空题
1.某同学家中有一台冰箱、一台彩色电视机、一台洗衣机、两盏照明灯,它们都是连接的,正常工作时的电流分别是0.9 A、800 mA、1.3A、0.18 A和250mA,如果干路中的电流不允许超过5 A,那么这些用电器(填“能”或“不能”)同时工作。
2.如图1所示电路,当开关S₁、S₂闭合后,A₂与R₂是(选填“串”或“并”)联的,电流表A₁测量的是通过(选填“干路”“R₁”或“R₂”)的电流,电流表的指针偏转如图2所示,电流表的示数为A。

3.如图(a)所示,灯泡L₁与L₂联。根据图(b)、(c)中电流表的示数可以判断通过L₁的电流为A,通过L₂的电流为A。

4.在探究电路的实验中,用铜导线按图甲连接好元件,闭合开关后,两表示数如图。
(1)在连接两电流表的导线中,实际电荷定向移动方向是(选填“向左”、“向右”或“无规则运动”)。
(2)在使用电流表前发现其指针偏向0刻线左侧,应调节表盘下面的,使指针归0。
(3)通过L₁、L₂的电流分别是A、A。
三、按要求做题

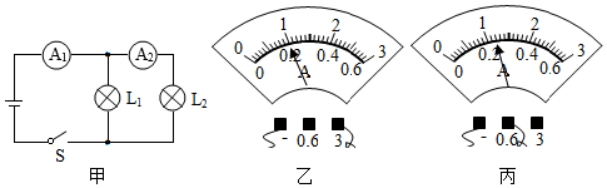

1.在“探究并联电路的电流规律”实验中,某小组的同学在老师的指导下,设计了如图甲所示的电路图。
甲: 乙:
丙:
(1)小丽把电流表接入 A 点,当闭合开关时,发现电流表指针如图乙所示,出现这一现象的原因是____________________。
(2)连接正确后,测出三点的电流并记录数据。请将电流表的读数(如图丙)写入表格。
(3)分析表中数据,可以得出的结论是______________________________;上面设计的表格中存在的不足之处是_______________。
(4)请你对该小组的实验过程进行简单评估(指:实验过程中存在的问题和改进的方法)。
存在的问题:___________________________________________。
改进的方法:___________________________________________。
2.小亮设计了如图甲所示电路来探究串、并联电路的电流规律:
(1)小亮连接电路时,若忘记了断开三个开关,可能将电流表_______烧坏,他要探究串联电路的电流规律,应将开关_________________(填三个开关的断开,闭合情况)。
(2)在探究串联电路的电流规律时,小亮发现两个灯泡的亮度不同,可能的原因是_______________,发现其中两个电流表的指针偏转不同(实验前电流表指针已经调零),可能的原因是_______________。
(3)小亮要探究并联电路的电流规律,应将开关_________________(填三个开关的断开、闭合情况),小亮观察到电流表A和电流表A₁的指针偏转均如图乙所示,则电流表A₂的示数应该是______A。
(4)测量结束后,小亮又换用灯泡进行多次实验,这样做的主要目的是_______________。
